О связи структурных и реологических параметров дорожных битумов

Full Text

Химический состав современного битума, применяемого в качестве вяжущего в дорожном строительстве, зависит от источника нефти и процесса производства и может сильно различаться при одной и той же марке битума, определяемой по пенетрации или по классификации PG (Performance Grade). В состав битума, кроме углеводородов, входит большое количество разнообразных гетероатомных соединений, различающихся по молекулярной массе и полярности. Групповой химический состав битума принято разделять на основные четыре фракции – SARA: насыщенные углеводороды (S), ароматические (Ar), смолы (R) и асфальтены (As) [1]. Среди структурных параметров, определяемых через различные варианты соотношений этих фракций, особое место занимает коллоидный индекс Гестеля (Gaestel Colloidal Index), также называемый индексом коллоидной нестабильности (Colloidal Instability Index), а также асфальтеновый индекс (Asphaltene Index). Большой объем исследований посвящен влиянию группового химического состава и структурных параметров битума на различные реологические параметры [2–10]. Особую роль в термореологическом поведении битума играют микроструктуры, образующиеся при фазовом разделении битума [11–12] и определяющиеся агрегацией при температурах 40–90°C асфальтенов и предельных углеводородов, формирующих Peri phase, окружающую достаточно протяженные (до нескольких микрон) кристаллические структуры Catana phase (Bee-like phase). Кроме того, при более низких температурах возможно формирование микрокристаллов циклоалканов или части предельных углеводородов [13–16].

Различная температурная чувствительность компонентов битума к перестройкам структуры определяет реологическое поведение битума при изменении температуры. Для одних битумов характерно простое термореологическое поведение, когда выполняется принцип температурно-временной суперпозиции, для других – сложное. С этим явлением связаны трудности математического описания поведения битума в широком диапазоне частот и температур [17].

Оценка сложности термореологического поведения материала проводится при измерении в области линейной вязкоупругости комплексного модуля (G*) в некотором частотном диапазоне при нескольких температурах. Затем, в предположении, что материал термореологически простой, т. е. подчиняется принципу температурно-временной суперпозиции (ТВС или TTS), строится эталонная, или основная (master), кривая G*(ωα_T). Для математического описания таких кривых предлагается несколько моделей [18]. Для средних температур широко используют модель Кристенсена–Андерсона (Christensen–Anderson, CA-модель) [19]:

$\left|G^{*}\left(\omega \right)\right|=G_g{\left[1+{\left({\omega }_c/\omega \right)}^{\log 2/R}\right]}^{-R/\log 2}$ (1)

где G* – комплексный модуль (Па) при частоте ω (рад/с); G_g – модуль стеклования; ω_с – частота кроссовера, соответствующая значению фазового угла (δ) 45° при равенстве модуля упругости (G′) и модуля потерь (G″); R – реологический индекс, определяемый как разница между модулем стеклования (G_g) и комплексным модулем (G*) при ω_с. Считается, что реологический индекс (R) прямо пропорционален ширине спектра релаксации и указывает на реологический тип битума. G_g при сдвиге обычно принимается равным 1 ГПа.

Цель работы – оценка сложности термореологического поведения российских битумов различных производителей, для которых характерно достаточно большое содержание предельных углеводородов. Учитывая то, что за время, прошедшее после разработки CA-модели, технология нефтепереработки как в мире, так и в России претерпела значительные изменения, авторы ставили перед собой задачу оценить наличие взаимосвязи между структурными параметрами битумов различного группового состава, параметрами CA-модели – частотой кроссовера (ω_c) и реологическим индексом (R) – и реологическими параметрами, используемыми при оценке стойкости материала к усталостному растрескиванию.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В работе было исследовано восемь нефтяных дорожных битумов российского производства. Основные характеристики битумов представлены в табл. 1, где они расположены в порядке возрастания пенетрации в направлении слева направо.



Таблица 1. Физико-механические свойства различных битумов

Шифр образца	A	B	C	D	E	F	G	H
П25, 0,1 мм*	60	67	74	75	90	103	110	115
ТКиШ, °C*	48	47	49	48	53	43	44	45
Тхр, °C*	–18	–18	–22	–29	–29	–9	–25	–23
D0, см*	6	0,5	3,7	4	4,3	0,5	5,2	5,2
* П25 – глубина проникания иглы (пенетрация) при 25°C; ТКиШ – температура размягчения по кольцу и шару; Тхр – температура хрупкости по Фраасу; D0 – растяжимость при 0°C.



Четыре битума (B, D, E и F) были дополнительно подвергнуты процедурам RTFO- (ГОСТ 33140-2014) и PAV-старения (ГОСТ Р 58400.5-2019). За счет этого общее количество исследованных образцов увеличилось до 16. Для маркировки старения в дальнейшем использованы индексы: 1 – для несостаренных, 2 – для RTFO- и 3 – для PAV-состаренных образцов.

Реологические исследования образцов выполняли на реометре динамического сдвига MCR 702e фирмы Anton Paar (Австрия) методом частотной развертки двумя способами:

1. последовательные испытания одного образца при температурах 30, 20, 10, 0 и –10°C с термостатированием при каждой температуре в течение 10 мин при деформации γ = 0,05% и частоте ω = 0,1–100 рад/с;
2. по протоколу первой части усталостного теста линейной амплитудной развертки (LAS) [20] (ω = 0,2–30 Гц; деформация 0,1%) не менее, чем при пяти температурах с шагом не более 10°C при температурах выше 19°C и с шагом 3°C при температурах ниже 19°C. Для каждой температуры использовали новый образец. Время термостатирования при температуре испытаний составляло 10 мин. Общей для всех образцов была температура 10°C.

Для проведения реологических испытаний образцы предварительно разогревали в термошкафу в течение 8 мин для снятия стерического отверждения (несостаренные – при 155–160°C, состаренные – при 165–170°C), разливали в силиконовые формы и оставляли на 24 ч. Далее выполняли испытания с использованием параллельных пластин диаметром 8 мм. Укладку образцов в реометр и их обрезку проводили при температуре 58°C. Измерительный зазор во время испытаний составлял 2 мм.

На основе вариантов 1- и 2-х испытаний частотной развертки выполняли оценку сложности термореологического поведения образцов, анализируя графики Cole–Cole – зависимости модуля потерь (G″) от модуля накопления (G′) и графики Van Garp–Palmen – зависимости фазового угла (δ) от логарифма комплексного модуля (G*).

На основе варианта 1-х испытаний частотной развертки выполняли построение основных кривых (Master Curve) комплексного модуля (G*), используя программное обеспечение RheoPlus фирмы Anton Paar. В качестве опорной (reference) температуры принимали 10°C.

На основе варианта 2-х испытаний частотной развертки выполняли построение Master Curve комплексного модуля (G*), для чего экспериментальные кривые lgG*(lgω) сдвигали вручную, определяя горизонтальные коэффициенты сдвига (horizontal shift-factor) α_T, используя частоту 2 Гц. В соответствии с [20] определяли параметр m как угол наклона кривой зависимости логарифма модуля накопления (G′) от логарифма частоты (ω).

Далее строили Master Curve G′ и Master Curve G″ с использованием значений горизонтальных коэффициентов сдвига α_T, определенных при построении Master Curve комплексного модуля, и по их пересечению определяли параметр ω_c в модели Кристенсена–Андерсона (CA-модель).

Для всех образцов был определен групповой химический состав в соответствии с методикой измерений группового химического состава тяжелых нефтепродуктов методом жидкостно-адсорбционной хроматографии с градиентным вытеснением с использованием хроматографа «Градиент-М» (ГУП «Институт нефтехимпереработки РБ»). В процессе испытаний происходило ступенчатое градиентно-вытеснительное разделение битума на 7 групп (в т. ч. парафино-нафтеновые, легкие ароматические, средние ароматические, тяжелые ароматические, смолы I, смолы II, асфальтены) с последующей их регистрацией детектором по теплопроводности.

Отметим, что для описания принципиального подхода к делению битума на 4 фракции используется термин SARA, являющийся аббревиатурой первых букв названий фракций. Традиционно групповой углеводородный состав определяют в соответствии со стандартными и исследовательскими хроматографическими методиками, существенно различающимися между собой, поэтому аналитические результаты, полученные с помощью разных подходов, могут отличаться [21–22]. Разработан ряд процедур для идентификации и измерения фракций SARA, например гравиметрическая адсорбционная хроматография, тонкослойная хроматография с пламенно-ионизационным детектированием (TLC-FID), высокоэффективная жидкостная хроматография (HPLC), автоматизированный определитель асфальтенов в сочетании с разделением насыщенных соединений, ароматических соединений и смол (SAR-AD), многомерная высокоэффективная жидкостная хроматография (AMD-HPLC) [23].

Результаты определения с использованием хроматографа «Градиент-М» содержания парафино-нафтеновых углеводородов (saturates, S), ароматических углеводородов (aromatics, Ar), смол (resins, R), и асфальтенов (asphaltene, As), а также результаты расчета структурных параметров: коллоидный индекс Гестеля (Gaestel Colloidal Index, CI_G) [24], также называемый индексом коллоидной нестабильности (Colloidal Instability Index), определенный как CI_G = (S + As)/ (R + Ar), и асфальтеновый индекс (Asphaltene Index, AI), определенный как AI = (As + R)/ (S + Ar), приведены в табл. 2. При этом содержание ароматики и смол является суммарным, полученным сложением трех фракций ароматики и двух фракций смол.



Таблица 2. Групповой химический состав и структурные параметры исследованных образцов

Шифр образца	Групповой химический состав				Структурные параметры
					коллоидный индекс Гестеля (CIG)	асфальтеновый индекс (AI)
	S	Ar	R	As	As + S/Ar + R	As + R/S + Ar
А-1	19,0	33,2	32,2	15,6	0,53	0,91
B-1	17,9	71,5	5,2	5,4	0,30	0,12
B-2	17,4	68,1	7,2	7,3	0,33	0,17
B-3	17,0	65,0	7,3	10,7	0,38	0,22
C-1	14,7	32,3	30,0	23,0	0,61	1,13
D-1	17,0	58,3	5,4	19,3	0,57	0,33
D-2	17,3	57,5	6,0	19,2	0,57	0,34
D-3	16,9	52,9	6,9	23,3	0,67	0,43
E-1	21,2	56,9	2,9	19,0	0,67	0,28
E-2	21,9	55,0	2,4	20,7	0,74	0,3
E-3	20,7	49,1	5,9	24,3	0,82	0,43
F-1	10,9	75,5	6,1	7,5	0,23	0,16
F-2	10,0	74,4	6,6	9,0	0,24	0,18
F-3	9,1	67,8	8,7	14,4	0,31	0,3
G-1	23,0	35,0	26,5	15,5	0,63	0,73
H-1	16,3	39,8	28,1	15,8	0,47	0,78



Диапазон значений коллоидного индекса Гестеля (CI_G) исследованных образцов составил 0,23–0,82. Учитывая отсутствие резких скачков изменения CI_G, этот структурный параметр при дальнейшем рассмотрении был выбран в качестве базового для характеристики исследованных образцов. Можно отметить основную тенденцию к росту CI_G по мере старения образцов. Также можно отметить различие в ранжировании образцов: по CI_G и по AI (cм. рис. Д1), по CI_G и по пенетрации несостаренных образцов (см. табл. 1).

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Одна из целей анализа экспериментальных данных частотной развертки – оценка сложности термореологического поведения образцов. Проблема российских битумов и отличие их от многих зарубежных состоит в том, что в них содержится большой процент кристаллизующихся в области средних температур насыщенных углеводородов, и из-за мультимолекулярной структуры битумов все переходы занимают достаточно широкую область температур. В этом случае может не соблюдаться принцип температурно-временной суперпозиции. Гладкость основной кривой, полученной путем горизонтального сдвига зависимостей комплексного модуля от частоты при разных температурах, еще не дает возможность судить о применимости для этого материала принципа температурно-временной суперпозиции. Оценка термореологической сложности поведения битума может быть сделана на основе графиков, построенных по данным частотной развертки при разных температурах: графика Cole–Cole – зависимости модуля потерь (G″) от модуля упругости (G′) и Black diagram – зависимость логарифма комплексного модуля (G*) от фазового угла (δ) или графика Van Garp–Palmen (зависимости δ от lgG*). Для термореологически простых материалов эти графики не имеют разрывов, что в других случаях указывает на термореологическую сложность и несоблюдение принципа температурно-временной суперпозиции [25], связанное с плавлением (кристаллизацией) и/или стеклованием некоторых SARA-фракций [14–16, 26–27].

На рис. 1а и 1б для образцов с крайними значениями CI_G – E-3 (CI_G = 0,82) и F-1 (CI_G = 0,23) приведены графики Cole–Cole, построенные на основе данных испытаний по первому способу частотной развертки, выполненной в диапазоне 30–10°C с шагом в 10°C с использованием одного образца для всех температур испытаний. Как можно видеть, зависимости G″ от G′, полученные при разных температурах, хорошо совмещаются, формируя непрерывные кривые. Также хорошее совмещение было получено для всех несостаренных и состаренных образцов, приведенных в табл. 2. При анализе рис. 1б можно отметить плато при температуре –10°C, что может быть связано с процессом низкотемпературного стеклования образца F-1 с учетом того, что температура хрупкости по Фраасу данного образца составляет –9°C (см. табл. 1).

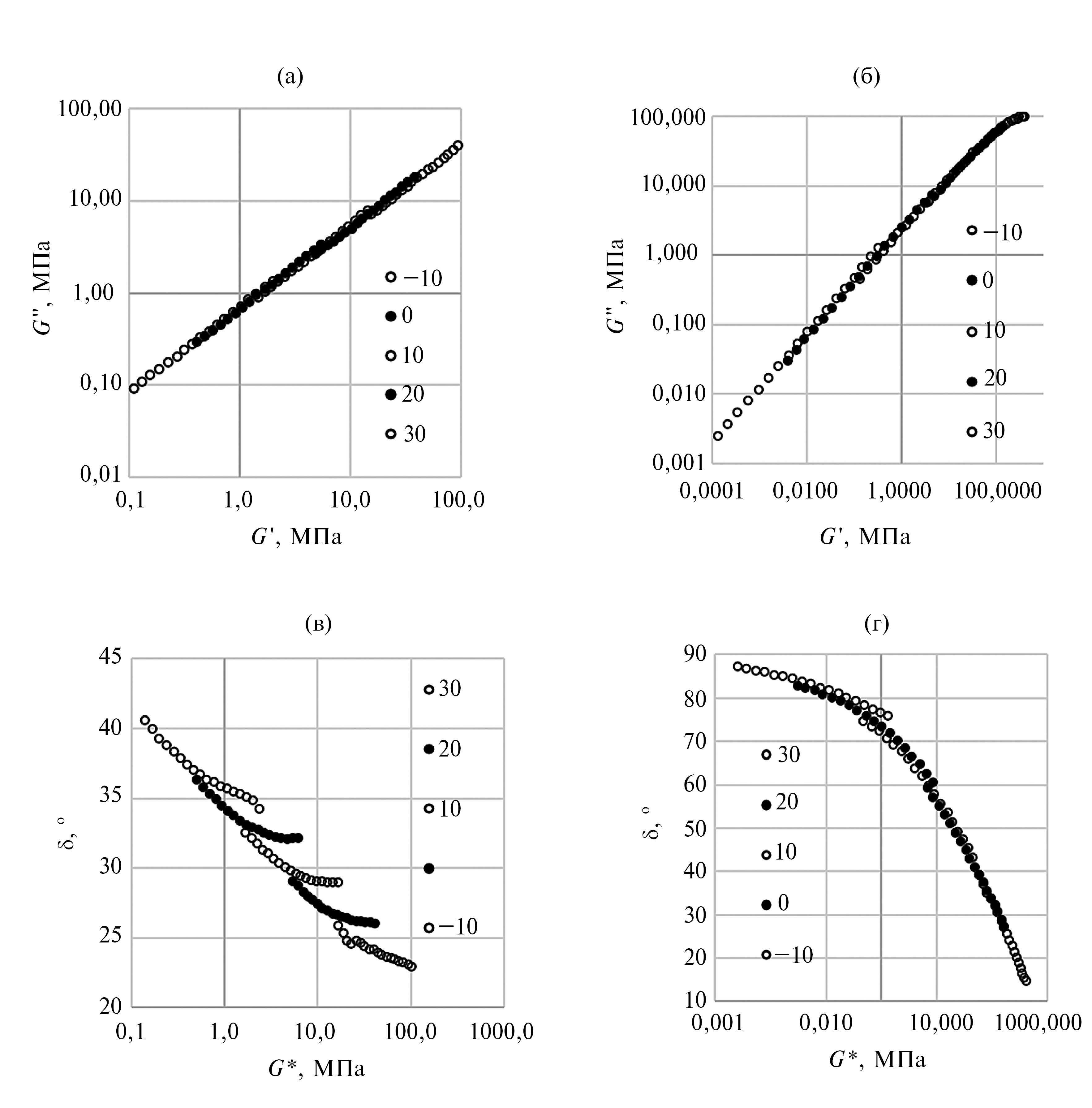

Рис. 1. Графики Cole–Cole при температурах (сверху вниз) 30, 20, 10, 0, —10°C (а, б); графики Van-Garp – Palmen при температурах (сверху вниз) 30, 20, 10, 0, —10°C (в, г) для битума E-3 (CI_G = 0,82) (а, в) и для битума F-1 (CI_G = 0,23) (б, г).



Далее для тех же образцов были построены графики Van Garp–Palmen (см. рис. 1в и 1г). Как можно видеть в обоих случаях графики имеют разрывы между кривыми, полученными при разных температурах. Но если для образца E-3 совмещение отсутствует во всем исследованном температурном интервале, то для образца F-1 в области температур 20–10°C кривые совмещаются достаточно хорошо. Графики Van-Garp– Palmen остальных образцов занимали промежуточное положение между двумя рассмотренными случаями.

Чтобы обеспечить одинаковую термоисторию образцов для каждого испытания, а также за счет меньшего шага уточнить температуру, ниже которой соблюдается принцип температурно-временной суперпозиции, было принято решение провести испытания частотной развертки вторым способом, т. е. по протоколу первой части теста линейной амплитудной развертки (LAS) [20], используя шаг 3°C при испытаниях ниже температуры 19°C и новый образец для каждой температуры. Общей для всех образцов была температура испытаний 10°C.

Было отмечено, что и в данном варианте частотной развертки вплоть до –8°C можно говорить о сложном термореологическом поведении образца E-3 (CI_G = 0,82) (см. рис. Д2а). RTFO-состаренный и несостаренный образцы того же битума (E-2 (CI_G = 0,74); E-1 (CI_G = 0,67), были испытаны до –11°C и также продемонстрировали сложное термореологическое поведение.

Простое термореологическое поведение было отмечено для образцов: D-3 (CI_G = 0,67) при температурах ниже 1°C; G-1 (CI_{G =} 0,63), C-1 (CI_{G =} 0,61), D-2 (CI_G = 0,57) и D-1 (CI_G = 0,57) – ниже 4°C; A-1 (CI_G = 0,53) и H-1 (CI_G = 0,47) (см рис. Д2б) при температурах ниже 13°C; B-3 (CI_G = 0,38), B-2 (CI_G = 0,33) – ниже 16°C; F-3 (CI_G = 0,31), B-1 (CI_G = 0,3) – ниже 22°C; F-2 (CI_G = 0,24) и F-1 (CI_G = 0,23) – ниже 19°C. При этом уменьшение коллоидного индекса Гестеля сдвигает температурную границу, разделяющую сложное и простое термореологическое поведение, в сторону более высоких температур.

Вместе с тем не удалось проследить связь температурной границы соблюдения принципа температурно-временной суперпозиции с групповым химическим составом образцов, что не удивительно, поскольку SARA-анализ не разделяет парафино-нафтеновые фракции с различной химической структурой (алканы или циклоалканы) и/или с разной длиной цепи, кристаллизация которых происходит в разных температурных областях [14, 17, 28–29].

На рис. 2 на примере трех образцов, различающихся значениями коллоидного индекса Гестеля: H-1 (CI_G = 0,47), F-1 (CI_G = 0,23), E-3 (CI_G = 0,82), для опорной (reference) температуры 10°C представлены графики экспериментальных и расчетных (по СА-модели) значений комплексного модуля (G*). Для образца H-1 (CI_G = 0,47) (рис. 2а) можно отметить хорошее соответствие экспериментальных и расчетных данных. Также хорошая сходимость экспериментальных и расчетных значений G* при опорной температуре 10°C наблюдалась при значениях CI_G от 0,67 до 0,35.

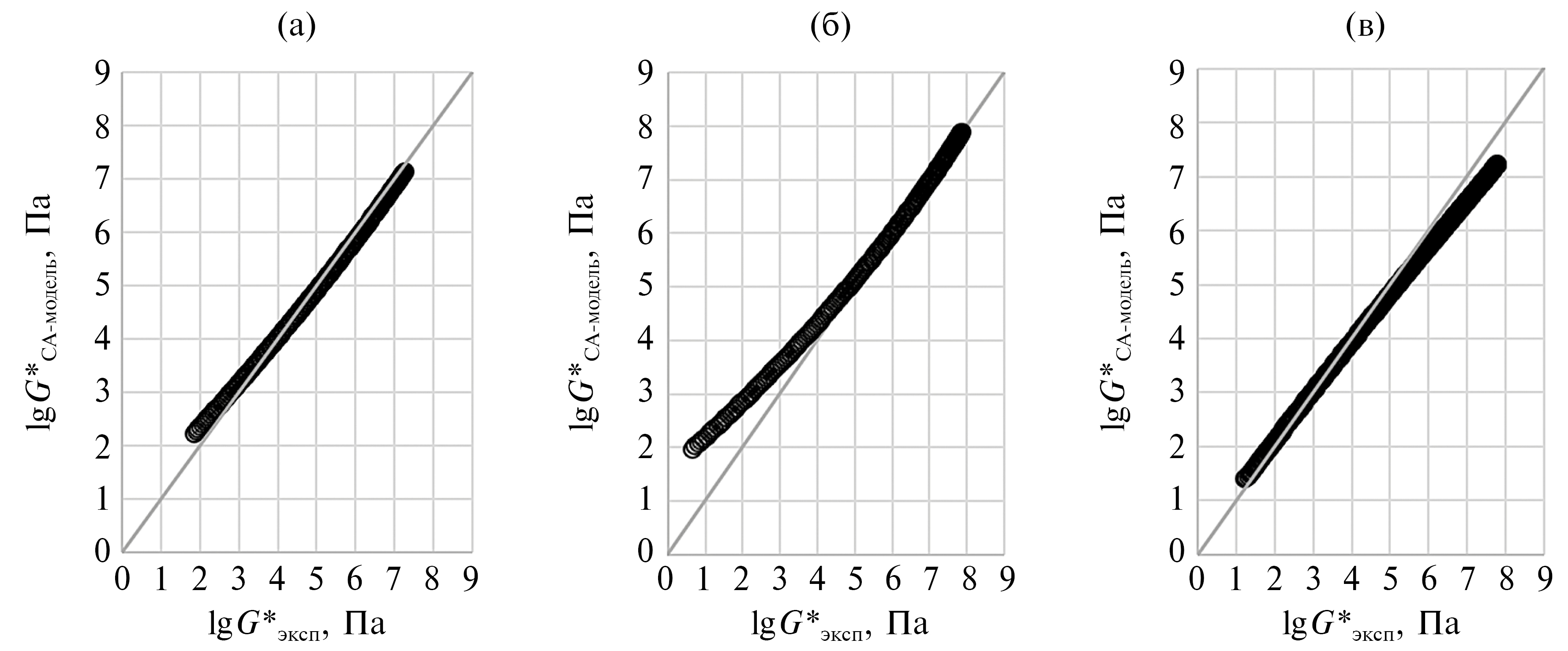

Рис. 2. Соответствие экспериментальных (Master Curve) (черный круг) и рассчитанных по модели Кристенсена–Андерсона (CA-модель) (серая кривая) значений комплексного модуля (G*) для опорной (reference) температуры 10°C: (а) для образца H-1 (CI_G = 0,47); (б) для образца F-1 (CI_G = 0,23); (в) для образца E-3 (CI_G = 0,82).



В ряде случаев расчетные значения G* демонстрировали отклонение от экспериментальных данных. Некоторое завышение расчетных значений G* наблюдали при малых частотах (высоких температурах) для образцов с CI_G < 0,35 (см. рис. 2б), демонстрировавших простое термореологическое поведение при 10°C. Занижение расчетных значений G* отмечалось для образцов с CI_G > 0,67 (см. рис. 2в) для образцов, демонстрировавших сложное термореологическое поведение при 10°C.

Анализ параметров CA-модели всех исследованных образцов при опорной температуре 10°C (см. табл. Д1) подтверждает, что старение приводит к уменьшению частоты кроссовера (ω_с) и, следовательно, к увеличению R (см. табл. Д1). Для частоты ω_с при 10°C не удалось найти удовлетворительной корреляции ни с одним структурным параметром (R² < 0,3).

В то же время для комплексного модуля при ω_с наблюдаем аппроксимацию с коллоидным индексом Гестеля (CI_G) при рассмотрении всего массива образцов в виде экспоненциальной функции с R² = 0,86 (рис. 3а). Однако при перестроении графика в виде зависимости реологического индекса R = lgG_g –lgG^*_ωс от CI_G (рис. 3б) можно считать, что для двух групп образцов (проявляющих термореологически простое и термореологически сложное поведение при 10°C) налюдается достаточно неплохая корреляция в виде линейных функций.

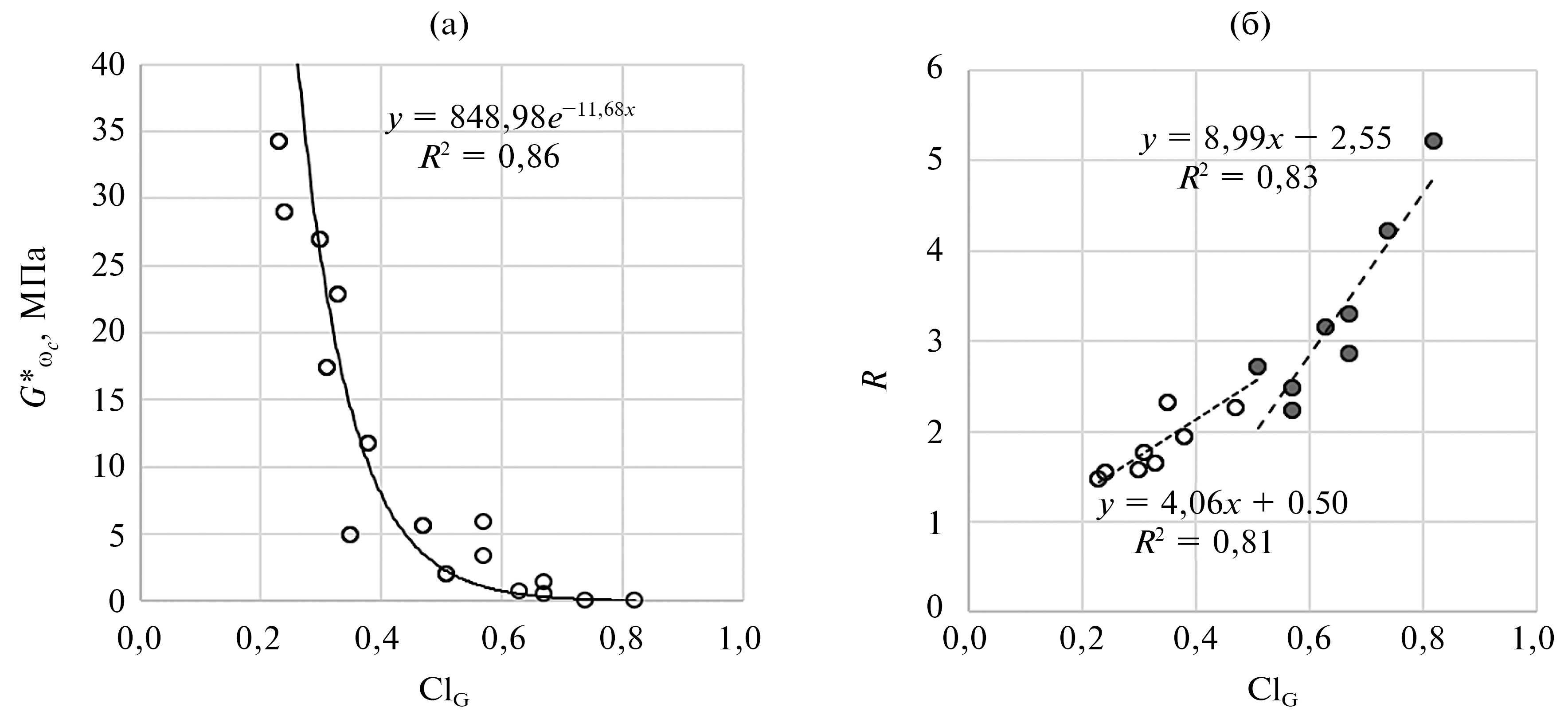

Рис. 3. Зависимость комплексного модуля при частоте кроссовера (G*ω_с) от коллоидного индекса Гестеля (CI_G): (а) для всего массива образцов; (б) зависимость реологического индекса (R) от коллоидного индекса Гестеля (CI_G) для образцов, проявляющих термореологически простое (белый круг) и термореологически сложное поведение (черный круг).



Особый интерес представило исследование связи между структурными параметрами исследованных битумов и параметром В, который при определении усталостной долговечности дорожного покрытия в результате накопления повреждений при циклических нагрузках с определенной деформацией характеризует запас прочности материала – уравнение (2) [30]:

$N_f=A\times {\left({\gamma }_{max}\right)}^{-B}$. (2)

Теория Шапери (Schapery) [31] полагает постоянный рост возникающих дефектов от начальной ненарушенной структуры вязкоупругого материала при циклических нагрузках, определяемый зависимостью модуля релаксации от времени. Выражение этого запаса прочности через параметр m наклон (slope) кривой зависимости логарифма модуля упругости (G′) от логарифма частоты (ω) в виде уравнений, применяемых для битума (3) или для асфальтобетона и битума (4):

$B=2\left(1+\frac{1}{m}\right),$ (3)

$B=\frac{2}{m},$ (4)

подробно рассмотрено в работе [32].

Из данных частотной развертки при разных температурах был определен реологический параметр m, как наклон кривой lgG′ (lgω) в соответствии с [20], а также зависимость параметра m от обратной температуры испытаний (1/T) (см. рис. Д3). Для всех образцов была отмечена линейная зависимость m от 1/T с коэффициентом корреляции больше 0,9. Принимая во внимание то, что параметр m связан с неразрушенной структурой образца, наклон кривой m(1/T) можно считать пропорциональным энергии активации процесса нарастания дефектов в исследованном температурном интервале при циклической нагрузке.

Наклон кривой m(1/T), как можно видеть из рис. 4, имеет хорошую корреляцию с CI_G (R² = 0,9328) и с содержанием асфальтенов (R² = 0,8087) и отсутствие корреляции с содержанием парафино-нафтеновых углеводородов (R² < 0,2) (график не приводится). Это позволяет предположить, что рост дефектов структуры при циклической нагрузке образцов в исследованном температурном интервале определяется дефектами сборки жестких компонентов битума (As и S) в Peri phase.

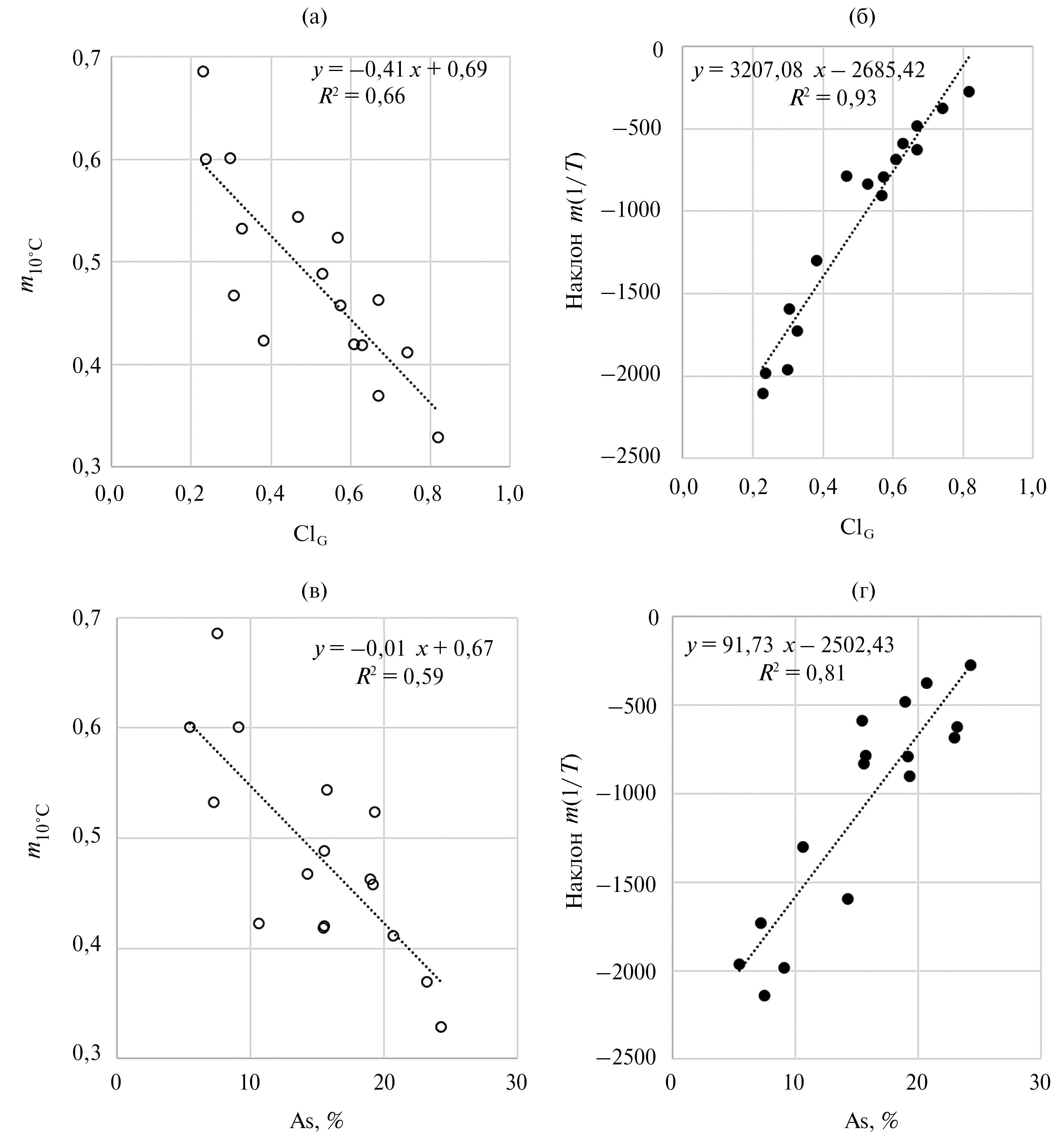

Рис. 4. Зависимости значений параметра m при 10°C (а, в) и наклона кривой параметра m от обратной температуры (1/T) (б, г) от коллоидного индекса Гестеля (а, б) и от содержания асфальтенов (As) (в, г).



Вместе с тем параметры m, 1/m и 1+1/m (последние два используются в формулах (3) и (4)) не показали хорошей корреляции ни с групповым химическим составом, ни со структурными параметрами (см. рис. 4а и 4в для параметра m, остальные рисунки не приводятся), ни с реологическим индексом (R) исследованных битумов, определенным по CA-модели – во всех случаях R² < 0,67 (рисунки не приводятся). Также для параметров наклон кривой 1/m от 1/T и наклон кривой 1 + 1/m от 1/T отсутствует корреляция с групповым химическим составом, структурными параметрами и реологическим индексом – во всех случаях R² < 0,24 (рисунки не приводятся).

В то же время параметр наклона кривой m(1/T) имеет хорошую корреляцию с CI_G (R² = 0,93) и с содержанием асфальтенов (R² = 0,81). Зависимость наклона m(1/T) от реологического индекса (R) можно аппроксимировать полиномиальным уравнением 4-й степени с корреляцией R² = 0,99, но из соображений, что температурная чувствительность параметра m от структуры образца должна коррелировать с этой структурой, она может быть представлена двумя прямыми: для образцов, проявляющих простое и сложное термореологическое поведение (рис. 5а). Для сравнения на рис. 5б приведена зависимость m от R при опорной температуре 10°C, которая отражает только тенденцию к наличию двух прямых.



Рис. 5. Зависимости от реологического индекса (R): наклона кривой m от обратной температуры (1/T) (а); наклон параметра m при 10°C (б) для образцов, проявляющих термореологически простое (круг) и термореологически сложное (треугольник) поведение.



ЗАКЛЮЧЕНИЕ

Для шестнадцати исследованных образцов битума (в т. ч. 8 несостаренных, 4 RTFO- и 4 PAV-состаренных) с коллоидным индексом Гестеля (CI_G) от 0,23 до 0,82 проанализирована связь реологического параметра m, определенного из данных частотной развертки как наклон кривой lgG′ (lgω), со структурными параметрами (CI_G и асфальтеновым индексом), групповым химическим составом и параметрами CA-модели – частотой кроссовера (ω_с) и реологическим индексом (R).

Выявлено нарушение принципа температурно-временной суперпозиции для образцов с CI_G = 0,82–0,67 вплоть до –8... –11°C и показано, что уменьшение коллоидного индекса Гестеля сдвигает температурную границу, разделяющюю сложное и простое термореологическое поведение образцов, в сторону более высоких температур.

Показано, что наклон кривой m(1/T) имеет хорошую корреляцию с коллоидным индексом Гестеля (R² > 0,93) и с содержанием асфальтенов (R² > 0,8), а параметр m – плохую (R² > 0,66). Принимая во внимание то, что параметр m связан с неразрушенной структурой образца, наклон кривой m(1/T) можно рассматривать как величину, пропорциональную энергии активации процесса нарастания дефектов в исследованном температурном интервале при циклической нагрузке. Это ставит вопрос об обоснованности применения параметра m в виде 1/m или 1 + 1/m для определения параметра В при расчете усталостной долговечности.

При анализе взаимосвязи наклона кривой m(1/T) и реологического индекса (R) показано, что образцы, проявляющие сложное термореологическое поведение (несоблюдение принципа температурно-временной суперпозиции), имеют меньшие значения энергии активации процесса нарастания дефектов и большие значения R (более широкий спектр релаксации) по сравнению с образцами, проявляющими простое термореологическое поведение.

Дальнейшая работа будет направлена на исследование взаимосвязи структурных параметров и параметров усталостной долговечности, получаемых при средних температурах в испытаниях битума методом линейной амплитудной развертки.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена в рамках государственного задания Минобрнауки России (ФИЦ ХФ РАН тема № 125012200641-2).

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют об отсутствии конфликта интересов, требующего раскрытия в данной статье.
